一、等太陽高度線圖的判讀

等太陽高度線圖判讀的基本內容有：太陽直射點的地理坐標；太陽高度的分布規律、正午太陽高度的分布規律；地方時、北京時間的計算；正午太陽高度大小的計算；晝夜長短的變化；推斷與圖示時間相關的日期（節氣）、季節及地理現象等。

等太陽高度線圖可以看做是以太陽直射點為中心的俯視圖，判讀時需掌握以下方法，有助于正確解答問題：

1．圖的中心為太陽直射點，太陽高度以該點為中心向四周逐漸降低；通過該點的經線即太陽直射的經線，地方時是12點；通過該點的緯線即為太陽直射的緯線，其正午太陽高度為90度。正午太陽高度的分布規律從太陽直射的緯線向南北逐漸降低。根據太陽直射緯線推斷直射點所在的半球及季節，并判斷與之相關的地理現象。注意區別太陽高度和正午太陽高度分布規律的不同。

2．在太陽直射的經線上，太陽高度相差多少度，緯度就相差多少度，據此可計算該經線上某一點的緯度數值；如果太陽直射赤道，則赤道上太陽高度相差多少度，經度就相差多少度；如果太陽直射點不在赤道，則太陽高度相差多少度，經度的差值一定大于太陽高度的差值，以此推算該緯線上某一點的經度和地方時。

3．如果圖中標注了太陽高度的數值，則視具體數值而判斷：一是最外側的大圓圈為0°等太陽高度線，即為晨昏線，一般是太陽直射經線以東最大的半圓為昏線，以西最大的半圓為晨線；二是圖中最大的圓圈不是0°等太陽高度線，因此，也就不是晨昏線。如果沒有標注太陽高度的數值，在圖中最外側的大圓圈上太陽高度為0°，即晨昏線。

4．由于太陽直射經線上太陽高度南北跨度為180度，當太陽直射赤道時，此經線最北點為北極，最南點為南極；太陽直射北半球時，北極點在最北點以南，圖上沒有南極點；太陽直射南半球時，相反。

二、例題分析

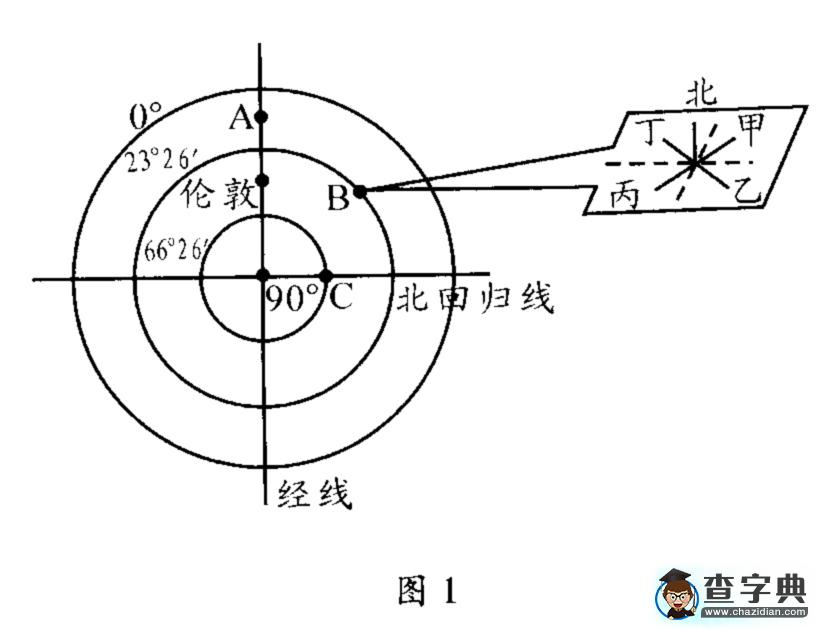

例1 圖1是某地某日太陽高度分布圖，回答：

例談等太陽高度線圖的判讀1

（1）從圖中可以看出，太陽高度的分布規律是。

（2）該圖的節氣應該是（北半球）。

（3）此時北京時間是。

（4）A點所在經線的經度是。

（5）C點的經度值（大于或小于）23°26′。

（6）若B點有一直立旗桿，此時其影子應指向（）

A．甲 B．乙 C．丙 D．丁

解析：從圖中等太陽高度線分布可知，最外側的圓圈上太陽高度為0°，即為晨昏圈；中間的圓圈上太陽高度為23°26′；內側的圓圈上太陽高度是66°34′；圓心是北回歸線與0°經線（倫敦所在經線）的交點，太陽高度為90°，即太陽直射點的位置。因此，太陽高度的分布是由直射點向四周降低；表示的節氣是北半球的夏至日。圖中倫敦的地方時為12時，那么北京時間應為20時。

當太陽直射北回歸線時，北極點上的太陽高度是23°26′，因此，北極點的位置應在中間的圓圈與倫敦所在經線以北的交點，那么A點所在的經線與0°經線是相對的兩條經線，即A所在的經線為180°。

當太陽直射北回歸線時，由直射點到C點太陽高度相差23°26′，經度差應大于23°26′，因此,C點的經度大于23°26′。

由圖中B點的位置可知其在直射點的東北方向，由此可判斷其影子指向甲。

答案：（1）從直射點向四周降低（2）夏至日（3）6月22日20時（4）180°（5）大于（6）A

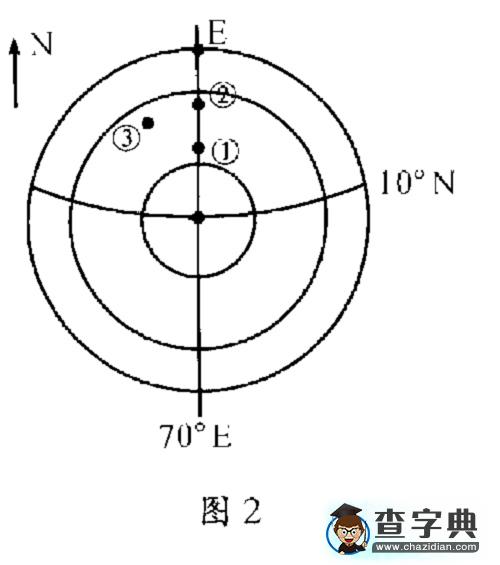

例2 圖2為某時刻太陽高度分布狀況。讀圖回答：

例談等太陽高度線圖的判讀2
