[軟件簡介]
GoogleEarth（免費版）軟件從http://earth.google.com上自由獲取，安裝所需硬盤空間很?。?5M左右），數據主要通過internet網絡即時下載至計算機中。前所未有的卓越品質，使得GoogleEarth（下文簡稱為“GE”）可以恰如其分地應用于地理教育教學的絕大多數領域，從而成為教師和學生地理學習的有力工具[1]。本案例僅僅涉及它的兩個基本功能——距離測量與經緯網體系。
[教學課題]
《地圖的要素》
[教學內容]
人民教育出版社七年級上冊第一章第三節《地圖》
（本節內容擬用三至四課時完成，本案例主要針對第一課時）
[課程標準]
1.課程性質：地理學是研究地理環境以及人類活動與地理環境相互關系的科學。地理課程是義務教育階段學生認識地理環境、形成地理技能和可持續發展觀念的一門必修課程，兼有社會學科和自然學科的性質。
2.基本理念
（1）學習對生活有用的地理；（2）學習對終身發展有用的地理；（3）改變地理學習方式；（4）構建開放式地理課程；（5）構建基于現代信息技術的地理課程；（6）建立學習結果與學習過程并重的評價機制。
3．三維目標（與地圖教學相關的總體性目標）
（1）知識與技能——掌握閱讀和使用地圖和地理圖表的基本技能；（2）過程與方法——嘗試運用已獲得的地理概念、地理基本原理，對地理事物進行分析，做出判斷，嘗試從學習和生活中發現地理問題，提出探究思路，搜集相關信息，運用有關知識和方法，提出看法或解決問題的設想；（3）情感、態度和價值觀——初步形成對地理的好奇心和學習地理的興趣，初步養成求真、求實的科學態度和地理審美情趣。
4．內容標準（關于地圖要素學習的具體要求）：運用地圖辨別方向、量算距離
5．內容標準解析
將“運用地圖辨別方向、量算距離”一句話，分解為幾個關鍵性詞匯：“運用”“地圖”“辨別方向”“量算距離”。
（1）“運用”，怎樣的形式算是運用？課堂上誰運用？如何評價？
（2）“地圖”，根據內容標準的兩個具體任務去選擇兩大類別的地圖。
（3）“辨別方向”，需要一種貫徹始終的思想方法，更需要有效的工具。傳統教學手段在化解本課難點之一的“經緯網地圖上的方向判別”上，顯得有點“力不從心”，而GE軟件則可以直觀而輕松的彌補此缺憾。
更值得一提的是，在網絡教室里（同時裝備數字投影儀與大銀幕），教師將多媒體教學（直接教學）與網絡教學（間接教學）有機結合起來，能夠更加充分的發揮GE軟件的功效，讓學生既學得扎實有效又生動有趣。
（4）“量算距離”，真實地球的球面轉化為地圖的平面，必須運用不同方式的投影規則，因而將“量算距離”變成一件十分復雜的事情，考慮到學生的年齡特征，不可能講授得太深太復雜，但是至少要讓學生明白一個基本道理：計算公式“實地距離=圖上距離/比例尺”是有很大的局限性的，它僅僅適用于大比例尺的地圖和平面圖，如果運用于中、小比例尺地圖，就會存在嚴重的科學性錯誤。這是一個培養學生質疑精神和批判性思維的大好契機。
然而傳統教學中很難解決這個問題，教師和學生不可能隨意而直觀地獲得地球儀或者地圖上的相對精確的實地距離。此時，GE可以十分輕松地完成此項任務。由學生自己來完成，則效果更佳。
總體而言，在不同形式不同內容的地圖上“辨別方向”“量算距離”，是要求學生在掌握地圖要素基本概念的基礎上，熟練掌握“辨別”與“量算”的基本技能，形成一定的能力和觀點。所以，變式訓練是必需的。用GE進行變式訓練是模擬真實的、靈活有效的。事實上，在前第一節學習過程中，學生已經在教師的引導和幫助下運用GE來學習了，對它產生了濃厚的興趣，操作方面也打下了堅實的基礎（不少有條件的同學在家里的電腦上安裝了GE，校內校外都可以上去遨游一番）。
[教學流程]
（我用Authorware制作課件，同時打開Acdsee和GoogleEarth兩個軟件待用。沒有將圖片直接做進課件里而用Acdsee播放，是考慮現場授課的靈活性。Authorware軟件沒有打包，同樣是出于靈活性的考慮——預設與生成，可以被看作課堂教學的基本問題，所以要辯證地看待兩者的關系，同時巧妙地處理。此外，地球儀、經緯儀、掛圖等傳統直觀設備也帶入了網絡教室；無論傳統還是現代教育技術，目的只有一個就是為了學生有效的地理學習；所以，在需要的時候，選用最適當?shù)慕逃夹g(shù)或手段，是我永恒不變的信念。）
師：我給大家布置了一個作業，繪制“家→?！本€路圖，誰愿意在此展示一下自己的作品？（部分學生躍躍欲試）
生：請一位學生上臺來展示（用實物投影儀展示，或者用掃描好的圖展示），說明制作過程，講解如何從家到校。
師：（Acdsee軟件，將18張學生作品的掃描圖展示一遍）我感到很高興，因?yàn)槲野l(fā)現地圖就在每一個同學的心中：為了在有限的平面上繪制，你們將實際大小的地理事物按照某個比例縮小了，這就是地圖的第一個要素——比例尺；為了合理有序地組織這些地理事物，為了將它們相對位置表達正確，你們運用了地圖的第二個要素——方向；為了讓他人更加清晰地從你的地圖中獲取信息，你們完成了地圖的第三個要素——圖例和注記。（每說出一個要素，教師操作一下鼠標，課件展示）
其實，地圖學家繪制地圖的核心思想，已經被你們掌握了，我心里那個樂啊~（體態表情）。那么，我們來嘗試一下，將同學們具備地圖專家核心思想的地圖（出示一幅地圖，）用于實踐。
師：請A學生來說出B學生所繪制地圖中的從家到學校的距離——比例尺不確定，所以無法量算；再請C同學（因?yàn)樗L制的地圖出現了方向上的差錯，可以作為典型例子來促進其他同學的學習）說說怎樣從家到學校的，為什么不直接從“××路”過去呢？——方向出現了偏差，學校的位置畫錯了。
師：（小結）沒有統一、規范、科學的地圖語言，既不能正確表達地理信息，別人也無法清晰有效地獲取地理信息。
所以，讓我們一起來認真學習地圖的基本要素。
[板書]地圖三要素
一、比例尺
師：比例尺表示將實際事物縮小的程度，所以比例尺有時候也叫做“縮尺”。
[板書]（在“比例尺”后面添加）（縮尺）
師：比例尺的計算公式是怎樣的呢？
[板書]1.定義：比例尺=圖上距離／實地距離
師：此公式稍作轉換，可以得到：
圖上距離=實地距離*比例尺實地距離=圖上距離/比例尺
生：小練習——（學生上臺在黑板上演示）（下面三題在課件里展示）
1．已知圖上距離為2cm，實地距離為500m，求比例尺。1：25000
2．已知實地距離為2km，比例尺為1：10000，求圖上距離。20cm
3．已知圖上距離為5cm，比例尺為1：5000，求實地距離。250m
師：這些運算基本上都是小學數學課上完成過的，下面我們要在真實地圖上進行操作。
生：（在教師引導下活動）課本后面的“世界政治地圖”，比例尺是1：1億。
1．計算赤道穿越非洲大陸的東西距離。（2.9cm,2900km；但是運用googleearth軟件測量出來大約是3700km，屬于縮小的例子）
2．再計算北極圈的長度（圖上北極圈是弧線，怎樣測量它的圖上距離；分段測量得到圖上距離為1.9、1.9、2、2.1、2.1、2.2、2.2、2.2、2.1、2、1.9、1.9cm，相加為25.5cm，由于比例尺為1：1億，所以實地距離應該是2550萬km。利用googleearth測算，取跨越5度經度的北極圈距離為大約218km，結果北極圈長度大約是218×72=15696km。所以這是一個擴大的例子。）
運用GE解決“小比例尺地圖上實地距離不可測量”的細節，重點參看下圖（圖1至圖4）和附帶的文字說明。

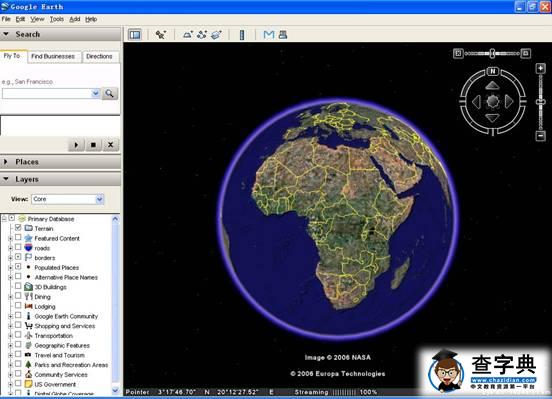

圖1 GE（免費版）普通操作界面
GE可以有多種語言的操作界面，我?guī)ьI(lǐng)學生選用的就是英語，其它語言（法語、俄語、德語等）我們也都不懂。好在我們對視窗操作系統的熟識、對圖形化“語言”的默會，使得即使是學生也能夠很快學會操作，并且還附帶著學會了好幾個地理學科的英語單詞，這也算是地理學習的有益副產品之一了吧（另外一個重要的有益副產品是學生對于計算機和網絡的深刻認知）。剛剛打開GE，調整到此位置，非洲及國家的輪廓一目了然，只是還需要添加經緯網。

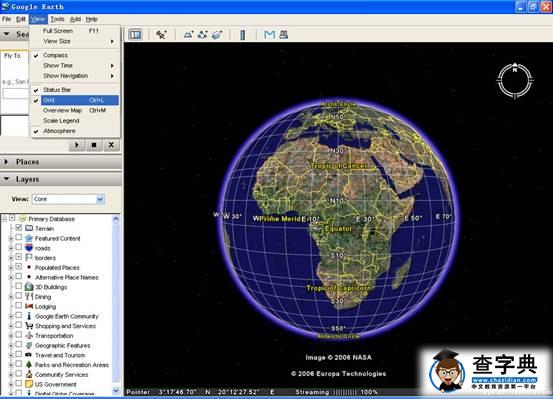

圖2 添加經緯網選項以后的界面
此時，對于教師提出的第一個測量任務，學生就可以得到驗證了：選用測量工具，單位調整到km，然后簡單地操作鼠標，完成“實地距離的測量”。這是過去任何手段都無法實現的。
（學生已經注意到界面上的經緯度標注與通行的標準不同，看習慣就可以了）

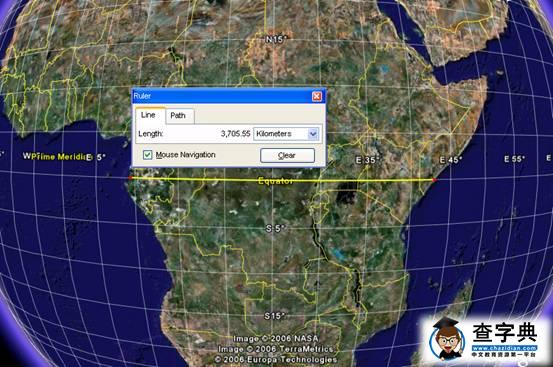

圖3 運用ruler測量工具粗略測量赤道橫穿非洲大陸的距離
學生經過對比，課本中的地圖上，赤道穿過非洲大陸的距離明顯是縮小了很多的（學生測量的結果比較一致，都是2900km）。
然后，教師引導學生進入下一個測量。北極圈的地圖上測量，需要小的技巧，學生在小學階段已經接觸到，就是分段測量，所以不算是難點。

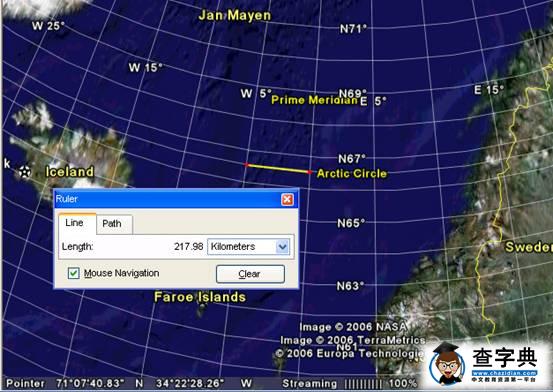

圖4 運用ruler粗略測量跨越5個經度的北極圈長度
經過計算，學生發現課本地圖上的北極圈大約是2550萬km，而通過GE“實地測量”，發現北極圈每跨5個經度的距離是大約218km，72×218km=15696km，所以這是一個將實地距離擴大的例子。
經過上面兩個對比，請學生談感受，教師小結：“地圖會說謊，比例尺越小，說謊可能就更加離譜?！?/p>
教師幫助學生繼續理解：球面轉化為平面運用了特定的投影，使得圖上距離與實地距離之間出現了或擴大或縮小的情況，從而使得地圖實際的比例尺并不與它標注的比例尺一致（或大或?。?，所以，比例尺往往不能夠運用到實地距離的測量上去。比例尺越小，此種誤差就越大——所以計算公式（實地距離=圖上距離/比例尺）最好運用在平面圖和很大比例尺的地圖上才會比較可信。
拓展：課堂時間有限，僅僅用一幅地圖和兩個例子來闡述此理。課外，如果學生感興趣的話，教師可以帶領學生，運用GE和圖上測量相結合的方式，在更多種類的地圖上進行大量的多種嘗試，對地圖和GE有更加深刻的認知。
[板書]2.比例尺的基本形式：
（1）數字式
（2）線段式
（3）文字式
由于比例的基本形式與本題不合，所以本文不詳細闡述。
[板書]3.比例尺的大小
關于比例尺大小的比較，在講解基本概念以后，將事先準備好的大小兩個平面政區地球儀（一個是1：1億，一個是1：4千萬）舉起來，讓學生進行比例尺大小的判斷。
然后操作GE右上角的放大或縮小的圖標（﹢和﹣），學生定性地很準確地說出了比例尺的大小變化規律。具體操作可以參見下圖（圖5至圖9）和相關文字說明：

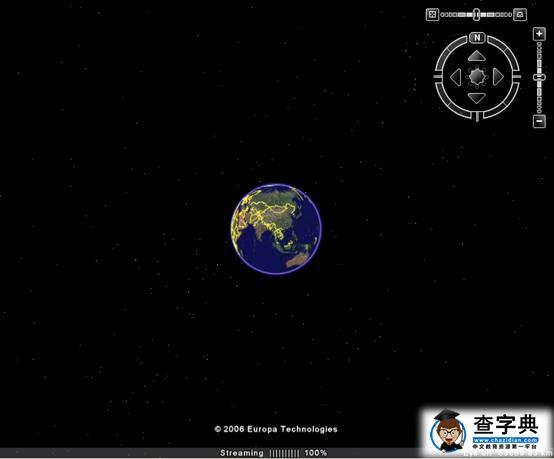

圖5 本軟件“觀察”地球的最遠距離
圖6 不斷放大的效果（圖中間是我國的四川盆地）
繼續放大，就是繼續擴大比例尺，看到的范圍就越小，而相應得景觀就越詳細，此規律恰巧和課本中關于“比例尺大小的性質”的學習內容相呼應，所以更加直觀有效的促進了學生的學習。不斷放大，看到各種自然與人文景觀（尤其是山體，通過調節視角可以從360度全方位地看立體真實效果），

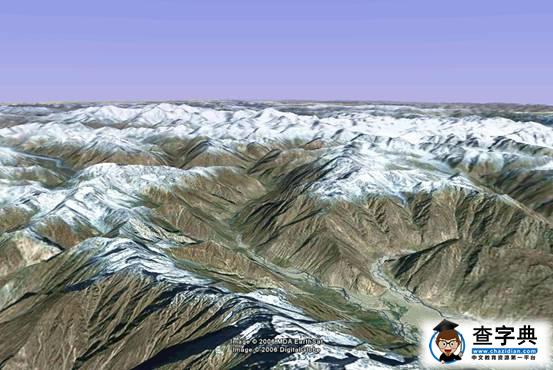

圖7 立體效果的體
在有矩形輪廓框的地區可以看到很多的景觀細節，10米*10米的地表景觀可以清晰而辨。學生學習地理的興趣自然就更濃了。
圖8 某水電站之一 圖9 某水電站之二
[板書]二、方向
在三種不同地圖（普通地圖、指向標地圖和經緯網地圖）上辨別方向，是本課的重點也是難點。教師讓學生自由選擇從哪一種地圖開始。由于篇幅有限，與GE使用不相關的細節省略
[板書]1.普通地圖（既無指向標，也無經緯網的地圖）——“上北下南，左西右東”
2.指向標地圖——指向標確定方向
3.經緯網地圖——經線指示南北方向，緯線指示東西方向
經緯網地圖上辨別方向的依據是：“經線指示南北方向，緯線指示東西方向”。傳統方式多是運用小黑板繪圖，或者制作多媒體課件時插入繪制好的圖片，但是GE提供了很多的直觀便利與清晰靈活。（圖10至）
在GE上顯示經緯網，在經緯網上可以精確地確定地點的經度與緯度。

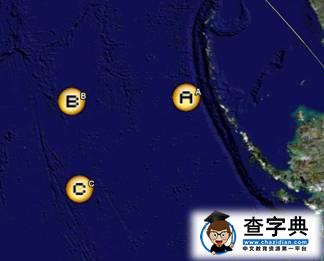

圖10 任意給出的三個地點，很難判斷方向關系，
如果簡單地從“上北下南左西右東”來進行判斷則完全錯了。
上圖中的三個地點，如果要說出彼此的相對位置關系，似乎很是困難，至少不夠準確，然而加入經緯網，同時知道了每一個點具體的經度和緯度（這些經度和緯度是教師事先加入的，這就是GE的一個優勢——個性化的地點確定）以后，A、B和C的位置關系就一目了然了。

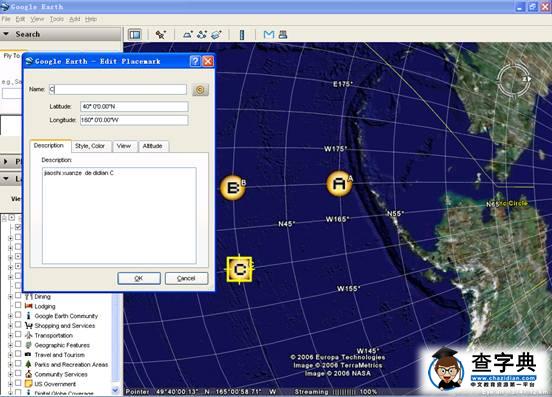

圖11 利用經緯度精確地確定地理位置，自由選擇地點的基本屬性與外顯內容
教師有意將AB兩點的經度都確定為西經170度，而BC兩點的緯度都確定為北緯40度。這樣，就可以讓學生對經緯網地圖有了更加清晰的認識。
變式訓練，簡單而靈活。

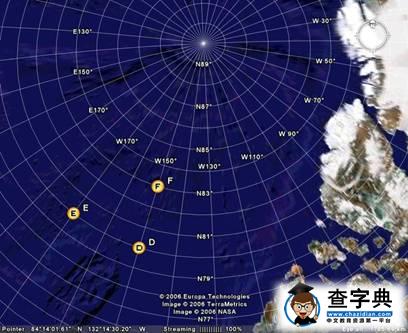

圖12 北極附近，用經緯網確定地點D、E、F之間的相對位置
當然，地點的選擇未必都在海洋上，可以在地球任何一個角落，點與點的位置關系也未必都是正北或者正東，可以出現很多的變化。
不少學生對普通地圖中的“上北下南，左西右東”印象過于深刻，以至于經緯網地圖中的方向判斷會受到它的影響。過去需要通過反復強調“經線指示南北，緯線指示東西”來加以糾正，現在有了GE，則可以通過直觀操作，來讓學生明白，看上去A點位于B點的左上方，實際上只要換個角度，就可以發現，A和B位于同一條經線上，A與B的位置關系只可能是南與北的關系。（如下圖）
圖13 A點看上去在B點的左上方 |
圖14 調整角度，看出A點位于B點“正上方”——正北方向 |
教師還根據課時的具體情況，在網絡教室里，安排每一個學生用GE給大家出題目，讓教師和其他同學來回答他的關于經緯網上辨別方向的問題。學生地理學習的自主、合作與創新就自然而然的強烈的體現出來了。
總之，Google Earth的運用，使得本課重點有效地突出、難點有效地化解、預設完全達成，而且動態生成很多的可以繼續利用的課程資源。傳統教具（地球儀、板書、教科書等）與現代科技（多媒體展示、網絡教室、瑞博網絡平臺、Google Earth等軟件）的有機結合，教師細致分層講解和學生自主合作學習有機結合，使得三維目標有效達成，使得學生地理學習成為創新的“沃土”，從而更好地促進學生的可持續發展。
[1]本人在國家級核心期刊《地理教學》2006年第6期上發表的《Google Earth在經緯網教學中的運用》一文中，對該軟件的基本功能及與教學的緊密聯系有了一個相對完整的闡述。此處不再贅述。
